Эжектор для пневмотранспорта сыпучих материалов
Эжектор– это классический струйный аппарат, в котором давление одного (пассивного) потока увеличивается за счет его смешения с другим (активным) потоком, имеющим более высокое давление.
Эжектор изготавливается из углеродистых и нержавеющих сталей, предназначены для использования в системах пневмотранспорта пыле- газо- паровоздушных смесей в различных отраслях промышленности.
При приобретении эжектора для перекачки сыпучих материалов нужно учесть, что производительность этого устройства ограничено значением до 20 м3/час, не более. Максимальное значение (20 м3/час) можно достичь оптимально отрегулировав процесс выгрузки.
Параметры
Производительность, м3/час, до 20
Расход сжатого воздуха, м3/мин 8-14
Давление сжатого воздуха, бар от 1,2 до 10

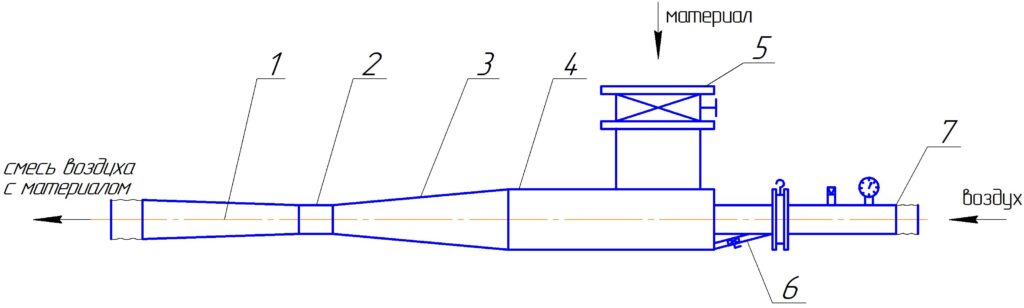

Каждый эжектор состоит из
— диффузора с штуцером (1)
— камеры разгона (2)
— конфузора (3)
— корпуса (4)
— входного патрубка (5)
— линии поддува в нижней части эжектора с краном (для продувки эжектора и магистрали после окончания работы при закрытом затворе на силосе) (6)
— сопла с штуцером для подключения подачи воздуха (7)
Схема эжектора с обозначением основных частей
Все элементы собраны в единый блок при помощи сварки, резьбовых и фланцевых соединений.
Эжектор может иметь разные габаритные размеры, вес и материал исполнения. Это зависит от производительности (м3/час), расстояния, на которое необходимо подавать материал и других параметров. Размеры отдельных элементов и диаметры входных и выходных патрубков рассчитываются для каждой задачи индивидуально.
Входные и выходные патрубки могут иметь разные виды соединений — резьбовые, фланцевые, штуцерные.
Дополнительно эжектор можно укомплектовать манометром, обратным клапаном, поворотным затвором, предохранительным клапаном — если этими элементами не укомплектована магистраль.
Как правильно установить эжектор, что бы он работал?

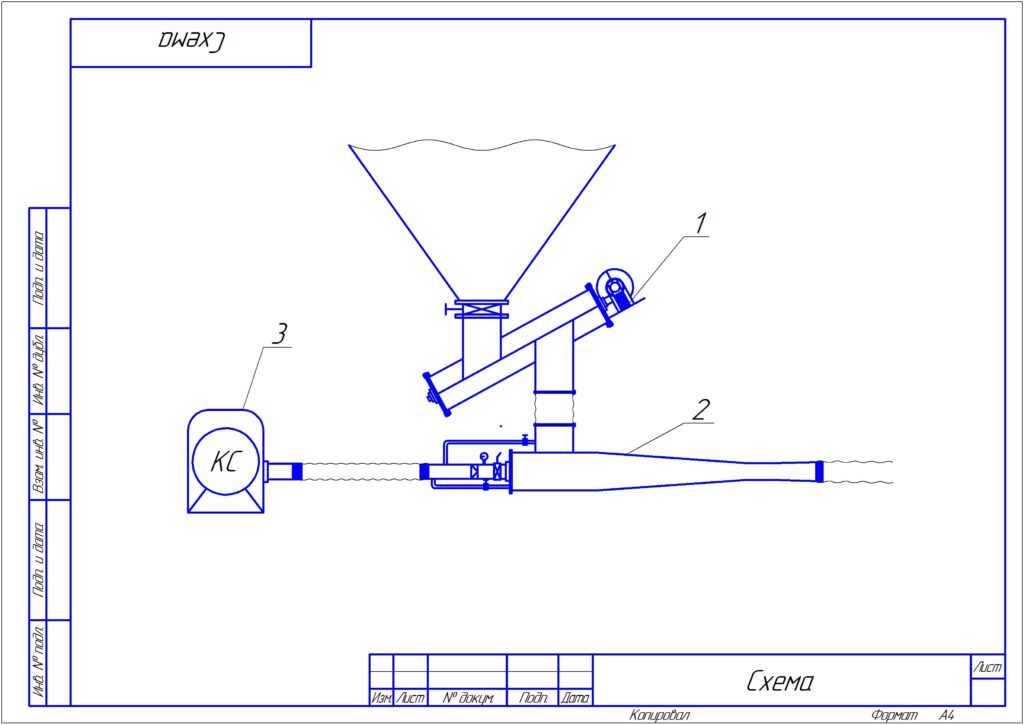

1. Шнековый питатель 2. Эжектор 3. Станция компрессорная

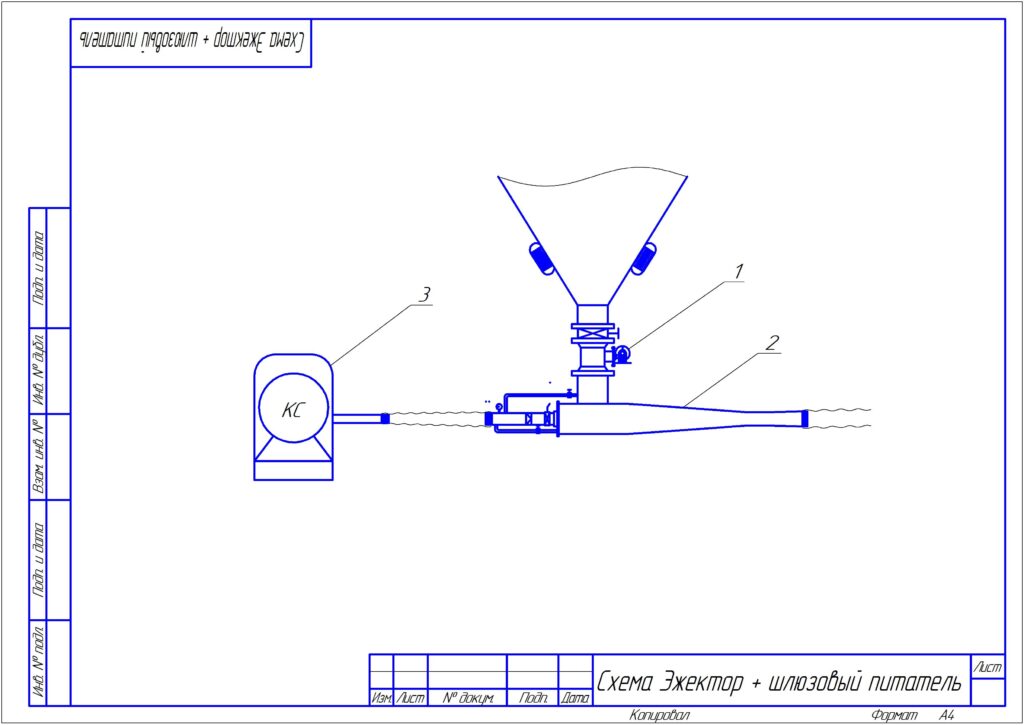

2. Вариант Эжектор-Шлюзовый питатель
1. Шлюзовый питатель 2. Эжектор 3. Станция компрессорная
Если установить эжектор без дозирующего устройства, то ёмкость будет выгружаться не полностью, и воздух будет идти не в магистраль а в эту ёмкость, т.к. будет не хватать давления материала. Из этого следует что на небольших бункерах использовать эжекторы без дозирующих устройств не целесообразно — они просто не будут работать.
Выгрузка цемента из вагона с помощью эжектора и компрессорной станции
Обслуживание эжекторов:
Обслуживать эжектора не сложно. В них нет вращающихся и подвижных элементов. Необходимо контролировать резьбовые соединения на наличие протечек и своевременно их устранять. Периодически производить осмотр эжектора и при необходимости производить очистку диффузора. Использование для чистки предметов с острыми кромками – запрещено.
